一、控制系統

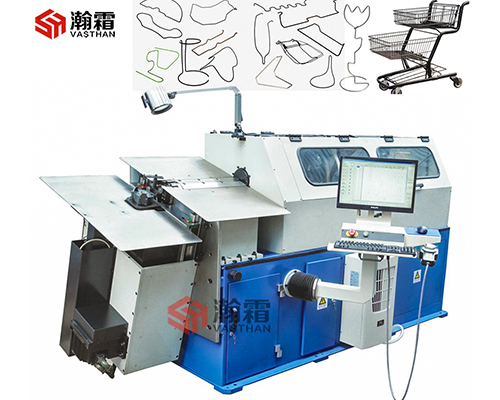

1.1彎線機電控系統由工控機、1臺主機控制柜（含PLC、伺服控制器、低壓電器）、1臺

放線控制柜（含變頻器、低壓電器）、現場伺服馬達、現場接近開關組成。（三菱伺服系統七套）

二、功能說明

PLC采集各傳感器信號、接收設備的運行狀況、同時也對控制設備發送各種控制命令。工控機采用電腦操作系統和組態軟件，完成組態功能、參數設置、生產動作編寫、動作數據的保存和提取、故障顯示、數據的采集、設備的控制和監視以及通訊功能等。

1、 畫面顯示

l 根據系統采集控制單元設備的實時數據和狀態信息，實時刷新系統的相關畫面；

l 實時顯示系統的動作流程圖、工藝參數、電氣參數、電氣設備運行狀態等；

l 系統畫面中設置導航畫面，通過導航畫面可方便實現畫面的快速切換；

2、 事故、故障報警

l 系統可實現系統中各分控控制單元設備的事故、故障等的報警、記錄以及相應的報警畫面彈出顯示、語音報警等功能，并且能夠按照?qǐng)?bào)警發生的時間、次序、設備名稱、事故和故障名稱等等進行查詢等。

  3、編寫加工程序

l 可在屏幕上編輯加工程序，，編輯每一步加工數據，添加或減少加工步序，編輯完后按確認鍵即生成加工程序。

l 該加工程序可保存在工控機內，可事后調用或進行再編輯。
