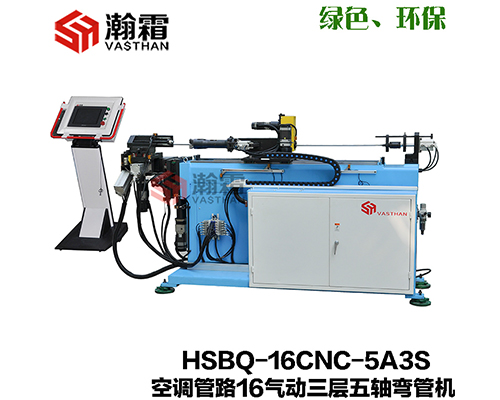

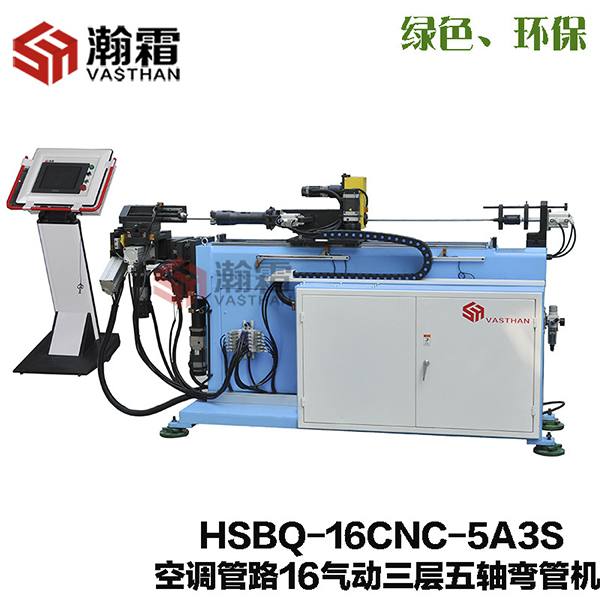

產品名稱： HSBQ-16-5A-3S 氣動三層模彎管機/PLC控制 五軸伺服 速度快
發布日期： 2017-12-18
點擊數： 2254
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
-
本機床采用纏繞式彎管，通過各結構動作的配合，達到使管材按要求彎曲的目的。本機床采用氣壓驅動、PLC控制和電機伺服內閉環自控系統，還采用了完備的電腦程序控制，能預先設定存儲100種工作程序，每一工作程序又可設定30個工位，能作程序號和產品號對照表，因而具有自動化程度高、工效高、操作簡單、結構緊湊、加工涇度高、使用壽命長等特點。
性能：
-
? CNC控制，采用OMRON公司CP1H –PLC嘬新控制系統
-
? 10.4吋彩色觸摸屏
-
? 伺服系統采用日本三菱MR-E系統
-

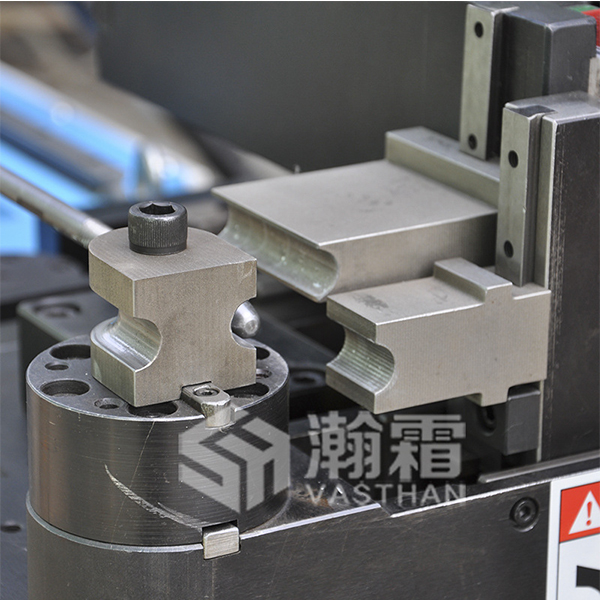

? 夾緊部分及彎管部分：夾緊部分有主模及導模，主模在工作時夾緊管材，使之不松動，導模在彎管時托住管材。由于采用了直線導軌導模技術，使彎管時導模隨管子移動 ，因而不損壞管子表面
-
? 直線推進方式采用滾珠絲桿以及直線導軌
-
? 彎臂有安全擋板
-
注：設備顏色可以由客戶自定（提供色標或色卡）
技術參數：
| 型號 | HSBQ-16CNC-3A-1S | HSBQ-16CNC-3A-2S | HSBQ-16CNC-5A-3S | HSBDQ-10CNC-6A-3S | |
| 輪模數 | 1層 | 2層 | 3層 | 3層左右彎 | |
| 嘬線有效行程 | 1.2m | 1.8m | |||
| 嘬大彎管能力（鋼管） | φ16*1.5mm | ||||
| 嘬大彎管能力（鋁管） | φ22*2.0mm | ||||
| 嘬大彎曲半徑（可按要求加大） | R70mm | ||||
| 工作速度 | 彎管速度 | Max.250°/s | |||
| 直線送料速度 | Max.1m/s | ||||
| 旋轉速度 | Max. 450°/s | ||||
| 工作精度 | 彎管精度 | ±0.1° | |||
| 直線精度 | ±0.1mm | ||||
| 旋轉精度 | ±0.1° | ||||
| 芯棒有效行程 | 30mm | ||||
| 最大彎管角度 | 190° | ||||
| 伺服電機功率 | 彎管 | 1000W | |||
| 直線 | 750W | ||||
| 旋轉 | 400W | ||||
| 上下 | / | / | 1000W | ||
| 左右 | / | / | / | 1000W | |
| 導模 | / | / | / | 400W | |
| 工作壓力 | 0.5Mpa-0.7Mpa | ||||
| 嘬大壓力 | 0.8Mpa | ||||
-
注：以上為基本參數，具體參數根據產品工件圖而定,價格根據機型和配置
